자동차 패널이 심하게 찌그러졌을 때｜철판 늘어남과 복원 난이도의 관계

자동차 패널이 심하게 찌그러졌을 때｜철판 늘어남과 복원 난이도의 관계

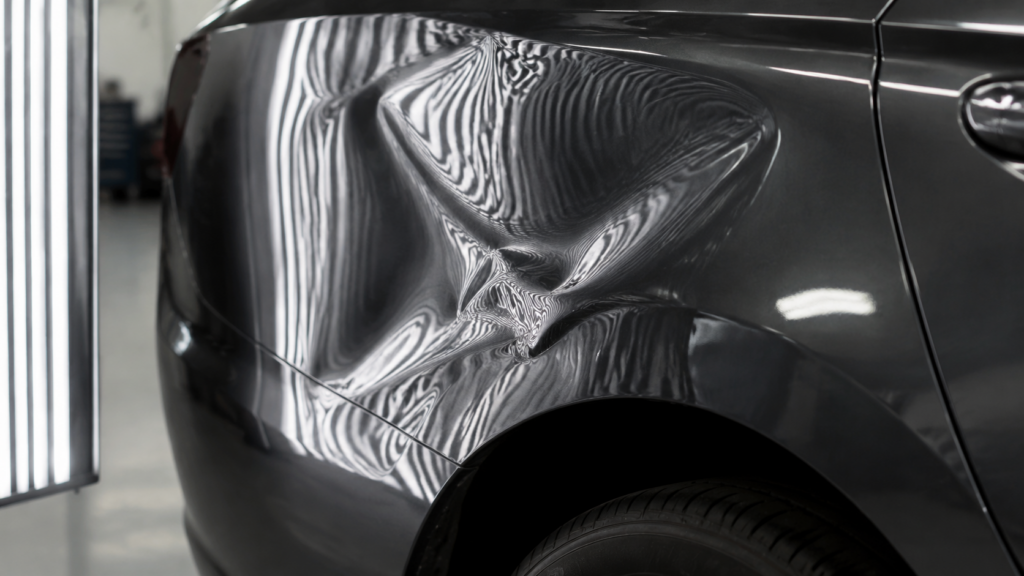

자동차 패널이 크게 찌그러졌을 때 겉으로 보이는 낮은 부분만 다시 밀어 올리면 원래 모양으로 돌아올 것처럼 보입니다. 그러나 실제로는 중심이 제자리까지 올라왔는데도 표면이 물결처럼 흔들리거나 손으로 살짝 누르면 안팎으로 튀는 경우가 있습니다.

현장에서는 이런 상태를 두고 “철판이 늘어났다”고 표현합니다. 여기서 철판은 일상적인 표현이며 실제 차량 외판은 일반 강판뿐 아니라 고장력강, 알루미늄 등 다양한 소재로 만들어질 수 있습니다. 정확히는 충격과 교정 과정에서 금속이 소성변형돼 원래 곡면에 필요한 것보다 여분의 면적이 생기고 패널 장력이 불안정해진 상태를 뜻합니다.

철판 늘어남은 찌그러짐의 크기만으로 판단할 수 없습니다. 작지만 중심이 매우 깊고 날카로운 손상은 국부적으로 많이 늘어날 수 있고, 넓어도 완만하게 눌린 패널은 상대적으로 늘어남이 적을 수 있습니다. 소재, 충격 방향, 캐릭터라인과 끝단, 이전 수리 이력도 복원 난도에 영향을 줍니다.

이번 글에서는 금속이 늘어나는 원리와 이를 현장에서 구별하는 방법, PDR과 판금도색의 한계, 열 수축을 함부로 적용하면 안 되는 이유를 정리하겠습니다.

1. “철판이 늘어났다”는 말의 정확한 의미

자동차 패널이 단순히 안쪽으로 휘어진 상태와 금속 자체가 늘어난 상태는 다릅니다. 완만하게 휘어진 패널은 기존 표면적을 유지한 채 곡률만 바뀐 비중이 클 수 있습니다. 반면 강한 충격이 작은 면적에 집중되면 금속이 얇아지거나 길어지면서 표면적이 증가할 수 있습니다.

늘어난 금속을 원래 높이로 되돌리면 여분의 면적이 남습니다. 이 여분은 평평하게 자리 잡지 못하고 주변을 울렁이게 하거나 볼록·오목한 부분을 반복해서 만들 수 있습니다.

따라서 철판 늘어남의 핵심은 “찌그러짐이 크다”가 아니라 “원래 형상을 만들기에 금속 면적이 많아졌다”는 것입니다.

2. 탄성변형과 소성변형을 다시 구별해 보자

금속에 힘을 가하면 처음에는 힘을 제거했을 때 원래 형상으로 돌아가는 탄성변형이 일어납니다. 힘이 소재의 한계를 넘으면 변형이 영구적으로 남는 소성변형이 발생합니다.

자동차 외판에 덴트가 남았다는 것은 최소한 일부 영역에서 소성변형이 생겼다는 뜻입니다. 하지만 모든 덴트가 같은 정도로 늘어난 것은 아닙니다. 완만한 덴트는 주로 곡률과 장력이 바뀐 상태일 수 있고, 깊고 날카로운 덴트는 소성변형과 국부적인 늘어남이 더 클 수 있습니다.

PDR이나 판금은 이 변형을 반대 방향으로 조절하는 작업입니다. 금속이 많이 늘어난 경우에는 높이만 이동하는 것으로 충분하지 않고 여분 면적과 장력을 함께 관리해야 합니다.

3. 찌그러짐의 깊이가 늘어남에 미치는 영향

같은 지름이라도 깊이가 깊을수록 패널은 더 긴 경로로 변형됩니다. 특히 짧은 거리에서 높이가 급격히 바뀌면 중심부가 늘어나고 도막에도 큰 인장력이 걸립니다.

동전 크기의 작은 덴트라도 송곳처럼 중심이 깊다면 국부 늘어남과 도장 균열 위험이 큽니다. 반대로 손바닥 크기여도 전체가 완만한 곡률로 눌렸다면 금속을 단계적으로 이동시킬 여지가 있을 수 있습니다.

따라서 복원 난도는 지름보다 “깊이 대비 변형 반경”과 중심의 날카로움을 함께 봐야 합니다.

4. 충격 면적이 작을수록 왜 더 날카롭게 늘어날까?

충격 에너지가 넓은 면에 분산되면 패널 전체가 완만하게 이동할 수 있습니다. 반대로 문 모서리, 돌, 뾰족한 물체처럼 접촉 면적이 작으면 힘이 한 점에 집중됩니다.

중심부는 급격히 안쪽으로 이동하고 주변 금속은 바깥쪽으로 밀리면서 깊은 로우와 높은 크라운을 만듭니다. 이 과정에서 중심 도막은 늘어나고 주변 도막은 압축될 수 있습니다.

작은 손상이 항상 쉬운 것이 아닌 이유입니다. 외관상 면적보다 충격이 얼마나 집중됐는지가 늘어남과 도장 위험을 좌우합니다.

5. 큰 찌그러짐에도 늘어남이 적을 수 있을까?

가능합니다. 넓은 물체가 낮은 속도로 패널을 밀어 완만하게 들어간 손상은 중심이 깊지 않고 날카로운 접힘이 적을 수 있습니다. 패널 장력과 가장자리 고정 조건이 양호하다면 큰 형상을 되돌릴 여지가 있습니다.

하지만 넓은 손상 안에 여러 개의 접힘과 충격점이 겹쳤거나 캐릭터라인과 끝단까지 이동했다면 간접 손상과 늘어남이 커질 수 있습니다. 단순히 넓고 얕아 보이는지뿐 아니라 전체 반사선과 패널 단차를 확인해야 합니다.

면적은 작업량을 보여주지만 늘어남의 정도를 단독으로 알려주지는 않습니다.

6. 직접 손상과 간접 손상의 차이

직접 손상은 물체가 실제로 부딪힌 중심부의 변형입니다. 간접 손상은 충격 에너지가 패널을 따라 전달되면서 주변에 생긴 크라운, 캐릭터라인 왜곡, 끝단 이동과 하이 스팟을 뜻합니다.

중심 로우만 올리고 간접 손상을 남기면 패널 장력이 회복되지 않습니다. 반사선이 울렁이거나 다른 지점이 새롭게 낮아질 수 있습니다.

심한 찌그러짐의 복원 난도는 직접 손상의 크기보다 힘이 패널 전체에 어떻게 퍼졌는지에 따라 증가할 수 있습니다. 작업자가 손상 중심보다 넓은 범위를 관찰하는 이유입니다.

7. 크라운은 철판 늘어남과 어떤 관계가 있을까?

크라운은 찌그러짐 둘레에 높은 띠처럼 형성된 구간입니다. 중심이 안쪽으로 밀리면서 주변 금속이 바깥쪽으로 이동해 생길 수 있습니다.

강한 크라운은 중심부를 둘러싸고 금속의 이동을 제한합니다. 이 상태에서 중심만 밀거나 당기면 힘이 한곳에 집중되고 새로운 하이가 생길 수 있습니다.

크라운 자체가 곧 늘어남을 뜻하는 것은 아니지만, 깊은 중심과 넓은 크라운이 함께 나타나면 충격 에너지와 장력 변화가 컸다는 단서가 됩니다. 작업자는 크라운과 중심을 함께 조정해 금속이 이동할 경로를 만듭니다.

8. 오일캐닝이란 무엇일까?

오일캐닝은 패널을 가볍게 눌렀을 때 오목과 볼록 상태 사이를 갑자기 오가며 “툭” 하고 튀는 현상을 말합니다. 오래된 금속 오일통의 넓은 면이 안팎으로 움직이는 모습에서 나온 표현입니다.

자동차 외판에서는 금속이 늘어나 원래 곡률과 장력을 유지하지 못할 때 나타날 수 있습니다. 주변 높이와 끝단이 잘못 정렬된 경우에도 비슷한 불안정성이 생길 수 있으므로 오일캐닝만으로 늘어난 위치를 확정하지는 않습니다.

차량 소유자가 손으로 반복해서 눌러보면 변형을 더 복잡하게 만들 수 있습니다. 반사선과 패널 반응은 전문가가 통제된 힘으로 확인하는 것이 안전합니다.

9. 철판이 늘어났을 때 나타날 수 있는 징후

다음 현상이 겹치면 금속 늘어남과 장력 불안정을 의심할 수 있습니다.

• 중심을 올려도 주변이 물결처럼 울렁임
• 패널이 약한 압력에 안팎으로 튐
• 찌그러짐 둘레에 넓은 크라운이 남음
• 반사선이 한곳이 아니라 여러 방향으로 흔들림
• 깊은 중심 주변의 도장이 하얗게 늘어나거나 균열됨
• 캐릭터라인의 폭과 높이가 넓은 범위에서 변함
• 금속을 올리면 다른 구역이 다시 낮아짐
• 이전 수리에서 넓은 퍼티가 갈라짐

이 징후는 자가진단 단서이며 최종 판정은 소재와 구조, 정상 곡률을 확인한 뒤 내려야 합니다.

10. PDR 라이트로 늘어남을 어떻게 읽을까?

PDR 라이트와 반사판은 금속의 표면적을 직접 측정하지 않습니다. 대신 패널의 곡률과 높이 변화, 장력 불안정이 만든 반사 왜곡을 보여줍니다.

작업자는 큰 로우를 올리는 동안 주변 반사선이 어떻게 움직이는지 관찰합니다. 중심은 정상 높이에 가까워지는데 주변 선이 계속 흔들리거나 새로운 하이·로우가 이동하면 여분 면적과 장력 문제를 의심할 수 있습니다.

라이트 방향을 바꿔 여러 각도에서 확인하고, 주변 정상 패널의 곡률과 비교합니다. 한 방향의 직선 반사만으로 늘어남을 확정하지 않습니다.

11. 철판 두께 측정만으로 늘어남을 알 수 있을까?

일반적인 도막 두께 측정기는 페인트층과 하도 두께를 비교하는 장비이지 금속의 국부적인 늘어남을 직접 측정하는 장비가 아닙니다. 재도장·퍼티 이력을 찾는 데는 도움이 되지만 금속 표면적 증가를 보여주지는 않습니다.

정밀한 연구 장비가 아닌 일반 수리 현장에서는 반사 판독, 패널 장력, 손상 형상, 수리 중 반응을 종합해 판단합니다. 수리 전과 작업 중 평가가 모두 필요한 이유입니다.

도막 측정값이 높다면 늘어남보다 이전 퍼티와 재도장층의 균열 위험을 추가로 고려합니다.

12. 강판은 늘어난 뒤 어떻게 반응할까?

강판은 소재의 강도와 두께, 성형 상태에 따라 탄성 회복과 가공경화 특성이 달라집니다. 외판이 늘어나면 높이를 되돌려도 여분 면적이 남아 오일캐닝과 리플이 생길 수 있습니다.

연강 외판에서는 제조사 지침이 허용할 경우 기계적 교정과 제한적인 수축 기술을 사용할 수 있습니다. 그러나 고장력강과 초고장력강, 구조 부품은 열과 교정에 엄격한 제한이 있을 수 있습니다.

“철판”이라는 한 단어로 모든 강재를 같은 방식으로 다뤄서는 안 됩니다. I-CAR도 강종과 부품별 제조사 수리 가능성 정보를 확인해야 한다고 강조합니다.

13. 알루미늄은 왜 더 쉽게 늘어나고 어려워질 수 있을까?

I-CAR는 알루미늄이 강판보다 늘어남에 더 민감할 수 있고, 변형 과정에서 가공경화돼 손상 부위가 더 단단해질 수 있다고 설명합니다. 즉 늘어나면서 동시에 작업 저항이 커질 수 있습니다.

알루미늄은 열을 빠르게 주변으로 전달하므로 특정 지점만 통제해 가열하기도 어렵습니다. 강판에서 사용하던 감각과 수축 방법을 그대로 적용하면 원하는 위치가 아닌 넓은 구간이 영향을 받을 수 있습니다.

같은 크기와 모양의 손상도 알루미늄 패널에서는 더 많은 시간과 소재별 장비, 온도 관리가 필요할 수 있습니다.

14. 가공경화란 무엇일까?

가공경화는 금속이 구부러지고 늘어나는 소성가공을 거치면서 더 단단하고 변형 저항이 커지는 현상입니다. 프레스 성형으로 만들어진 캐릭터라인은 처음부터 주변보다 강성이 높을 수 있습니다.

충돌로 해당 구역이 다시 변형되면 추가적인 가공경화가 생길 수 있습니다. I-CAR는 알루미늄 외판의 캐릭터라인과 크라운이 성형과 충격을 거치며 높은 교정 저항을 보일 수 있다고 설명합니다.

단단해졌다는 것이 더 안전해졌다는 뜻은 아닙니다. 연성이 줄고 균열 위험이 커질 수 있어 소재별 수리 방법과 교환 기준을 따라야 합니다.

15. 캐릭터라인에서 늘어남이 까다로운 이유

캐릭터라인은 좁은 반경과 높은 강성을 가진 입체 형상입니다. 충격으로 라인이 깊게 접히면 선의 정점은 늘어나고 양쪽 곡면에는 압축과 인장이 복합적으로 생길 수 있습니다.

라인을 단순히 원래 높이까지 올려도 폭이 넓어지거나 정점이 뭉툭하게 남을 수 있습니다. 반대로 선을 날카롭게 만들려고 과도하게 밀면 도막과 금속에 힘이 집중됩니다.

늘어난 라인 손상은 높이, 폭, 양쪽 곡률과 장력을 함께 복원해야 하므로 평면부보다 난도가 높습니다.

16. 패널 끝단과 헤밍이 변형되면 무엇이 달라질까?

도어와 보닛 끝단은 외판이 안쪽으로 접혀 여러 겹을 이루는 헤밍 구조가 많습니다. 접힌 부분이 충격으로 벌어지거나 늘어나면 단순한 외판 곡률보다 접착제, 실러, 내부 방청까지 영향을 받을 수 있습니다.

끝단은 강성이 높고 금속이 움직일 공간이 적어 수축과 교정이 어렵습니다. 균열과 찢어짐이 생겼다면 제조사 지침에 따라 수리 또는 교환 범위를 결정해야 합니다.

중앙부의 넓은 패널과 같은 PDR·판금 방법을 그대로 적용하기 어려운 이유입니다.

17. 늘어난 철판을 PDR로 줄일 수 있을까?

경미한 늘어남과 장력 변화는 PDR의 정밀한 푸시, 탭다운, 글루 풀링과 크라운 조절로 안정화할 수 있습니다. 미세한 높은 부분을 분산시키고 전체 곡률을 맞추면서 여분 면적이 눈에 띄지 않도록 관리하는 방식입니다.

하지만 PDR은 금속의 표면적을 자유롭게 없애는 마법 같은 작업이 아닙니다. 늘어남이 심하면 중심을 올려도 리플과 오일캐닝이 남고, 도장 보존 범위에서 더 이상 교정하기 어려울 수 있습니다.

이때는 판금도색의 수축·성형 공정이나 패널 교환까지 비교해야 합니다. PDR 가능 여부와 완전한 장력 회복 가능성을 구분해야 합니다.

18. 판금 과정에서는 늘어난 금속을 어떻게 다룰까?

판금 작업자는 직접 손상과 간접 손상의 순서를 읽고 금속을 밀고 당기며 큰 형상을 회복합니다. 필요한 경우 해머와 돌리, 글루 또는 용접식 당김 장비, 소재에 맞는 수축 기법을 사용합니다.

큰 형상을 가능한 범위까지 금속으로 복원한 뒤 남은 미세 오차를 퍼티와 글레이즈로 보정합니다. 깊은 패임 전체를 퍼티로 메우는 것이 정상적인 판금의 목표는 아닙니다.

늘어난 면적을 얼마나 안정적으로 줄일 수 있는지는 소재와 위치, 손상 정도, 제조사 제한에 따라 달라집니다.

19. 열 수축은 어떤 원리일까?

열 수축은 늘어난 금속의 제한된 구역을 가열하고 주변과의 온도 차, 기계적 교정을 이용해 여분 면적과 장력을 줄이는 방식입니다. 소재와 장비에 따라 가열·냉각 방법은 달라집니다.

I-CAR는 강판에서 늘어남과 오일캐닝을 열 수축으로 교정하는 방법이 사용되며, 알루미늄에도 소재용 유도 가열 장비를 활용한 수축이 가능하다고 설명합니다.

하지만 열을 가하면 무조건 철판이 줄어드는 것은 아닙니다. 위치와 온도, 시간, 주변 지지 상태를 잘못 선택하면 오히려 변형 범위가 커지거나 소재 강도와 도장이 손상될 수 있습니다.

20. 뜨거운 물과 열풍기로 철판을 줄이면 안 되는 이유

가정에서 뜨거운 물을 붓거나 열풍기를 한곳에 오래 대는 방식은 패널 소재와 온도를 제어하지 못합니다. 외부 도장과 클리어코트, PPF, 실러, 구조용 접착제, 내부 배선과 부품이 영향을 받을 수 있습니다.

특히 알루미늄은 가열에 따른 눈에 띄는 변색만으로 온도를 판단하기 어렵습니다. I-CAR가 소개한 폭스바겐 절차도 알루미늄 가열 시 온도 표시 스트립으로 관리하고 차종별 상한을 지키도록 규정합니다.

차종과 소재마다 허용 온도와 열 사용 여부가 다르므로 인터넷의 공통 수치를 모든 차량에 적용해서는 안 됩니다.

21. 고장력강과 구조 부품에는 왜 열이 위험할까?

현대 차량의 구조 부품에는 충돌 안전을 위해 고강도·초고강도강이 사용됩니다. 이 소재는 제조 과정에서 얻은 강도 특성이 열에 의해 달라질 수 있습니다.

I-CAR가 정리한 GM 수리 정보의 예에서는 일부 초고강도강과 듀얼페이즈강에 열 교정을 권장하지 않고, 다른 강종도 허용 조건을 구체적으로 제한합니다. 제조사마다 기준이 다르므로 일반화할 수 없습니다.

외판의 늘어남을 설명하는 글에서 구조 부품 수축법을 임의로 적용해서는 안 됩니다. 손상이 필러, 사이드실, 임팩트빔 같은 구조 영역에 닿았다면 PDR·외판 판금 판단을 중단하고 차량별 수리 매뉴얼을 확인해야 합니다.

22. 도장 상태가 수축 작업에 미치는 영향

늘어난 금속은 충격 당시 도막도 함께 늘렸을 가능성이 큽니다. 중심에 하얀 응력 자국, 방사형 균열, 클리어코트 들뜸이 있으면 추가 변형과 가열을 견디지 못할 수 있습니다.

PDR은 기존 도장을 보존하는 것이 목표이므로 도장 위험이 높아지면 작업 강도를 제한하거나 판금도색으로 전환해야 합니다. 판금도색에서는 손상 도막을 제거하고 금속 교정과 방청·도장을 함께 복구할 수 있습니다.

재도장과 퍼티 패널은 열과 움직임에 대한 반응을 예측하기 어렵고 박리·균열 위험이 더 큽니다.

23. 퍼티로 울렁임을 덮으면 해결될까?

퍼티는 금속 교정 후 남은 작은 형상 오차를 보정하는 재료입니다. 장력이 불안정해 안팎으로 움직이는 패널 위에 두껍게 퍼티를 올리면 금속 움직임을 따라가지 못해 균열과 박리가 생길 수 있습니다.

먼저 가능한 범위까지 금속의 형상과 장력을 안정화해야 합니다. 그 뒤 제조사와 재료 지침에 맞는 전처리, 적절한 두께, 경화와 블록 샌딩이 필요합니다.

오일캐닝을 퍼티 두께만으로 고정하려는 접근은 장기 내구성 측면에서 적절하지 않습니다.

24. 복원보다 패널 교환이 적합할 수 있는 기준

다음 조건에서는 교정과 수축보다 패널 교환을 검토할 가능성이 높아집니다.

• 제조사가 해당 소재와 부위의 교정을 금지한 경우
• 구조 부품에 날카로운 킨크와 영구 변형이 있는 경우
• 패널이 넓게 찢어지거나 부식과 박리가 심한 경우
• 금속 늘어남과 균열이 넓어 안정된 형상 회복이 어려운 경우
• 헤밍과 플랜지, 부착부가 심하게 변형된 경우
• 반복 수리로 금속과 도막 상태를 신뢰하기 어려운 경우
• 수리 비용과 시간이 교환보다 비합리적인 경우

I-CAR의 킨크와 벤드 안내도 날카로운 영구 변형과 제조사 제한을 교환 판단의 핵심으로 봅니다. 최종 결정은 차종별 수리 절차와 부품 구조를 기준으로 해야 합니다.

25. 외판과 구조 부품을 구별해야 하는 이유

도어 스킨과 휀더 같은 외판은 주로 외관을 형성하지만, 필러·사이드실·레일·도어 임팩트빔은 충돌 하중을 관리하는 구조 역할을 합니다. 같은 “철판 찌그러짐”처럼 보여도 수리 허용 범위가 전혀 다를 수 있습니다.

외판의 오일캐닝과 구조 부품의 강도 저하는 같은 기준으로 판단하지 않습니다. 구조 부품은 치수 측정, 용접부와 인접 부품 점검, 제조사 교환·섹셔닝 절차가 필요할 수 있습니다.

도어 개폐와 단차, 유리 작동, 차체 틈새가 달라졌다면 작은 외관 문제로만 보지 말아야 합니다.

26. 복원 난이도를 높이는 조건의 조합

늘어남 하나만 있어도 어렵지만 다음 조건이 겹치면 난도와 위험이 더 크게 증가합니다.

조건	복원에 미치는 영향
깊고 뾰족한 중심	국부 늘어남과 도장 균열 증가
넓고 강한 크라운	중심 이동을 막고 간접 손상 확대
캐릭터라인	높은 강성과 복합 곡률로 정밀도 요구
패널 끝단·헤밍	이동 공간과 접근 제한, 실러·접착 영향
알루미늄	가공경화와 열 분산, 소재별 기술 필요
재도장·퍼티	박리와 균열 위험, 내부 상태 불확실
구조 부품 연계	제조사 교정 제한과 안전 기준 적용
도장 파손·금속 노출	형상 외에 방청과 도장 복원 필요

27. 철판 늘어남을 판단하는 단계별 순서

1단계: 손상 원인과 충격 방향을 확인한다

좁은 물체의 집중 충격인지 넓은 접촉인지 파악합니다.

2단계: 세정 후 도막 변형을 본다

응력 자국, 균열, 금속 노출과 이염을 구별합니다.

3단계: 반사선으로 중심과 주변을 함께 읽는다

로우, 크라운, 하이 스팟과 간접 손상의 범위를 확인합니다.

4단계: 패널 소재와 수리 이력을 확인한다

강판·알루미늄, 재도장·퍼티 여부와 제조사 제한을 점검합니다.

5단계: 통제된 교정 중 패널 반응을 본다

중심이 올라올 때 주변이 안정되는지 새로운 울렁임이 이동하는지 확인합니다.

6단계: PDR·판금도색·교환을 비교한다

도장 보존, 수축 가능성, 방청, 예상 완성도와 비용을 종합합니다.

28. 자가 작업에서 피해야 할 행동

손과 발로 넓은 패널을 반복해서 튕기기

오일캐닝의 위치와 장력을 더 복잡하게 만들 수 있습니다.

중심을 한 번에 강하게 당기기

크라운이 잠긴 상태에서 오버풀과 새로운 늘어남을 만들 수 있습니다.

열풍기와 토치로 임의 수축하기

소재 강도, 도장, 접착제와 내부 부품을 손상시킬 수 있습니다.

울렁이는 면을 두꺼운 퍼티로 덮기

불안정한 금속이 움직이면 퍼티와 도막이 갈라질 수 있습니다.

구조 부품을 외판처럼 펴기

눈에 보이는 형상은 돌아와도 충돌 성능과 소재 강도가 회복됐다고 볼 수 없습니다.

29. 전문가에게 반드시 맡겨야 하는 상황

• 패널이 손으로 눌렀을 때 안팎으로 튀는 경우
• 깊은 중심과 넓은 크라운이 함께 있는 경우
• 캐릭터라인이 여러 방향으로 접힌 경우
• 알루미늄 패널의 큰 덴트와 늘어남이 의심되는 경우
• 도장 균열과 금속 노출, 찢어짐이 있는 경우
• 재도장·퍼티 이력이 있거나 수리층이 갈라진 경우
• 도어 단차와 개폐, 유리 작동이 달라진 경우
• 필러·사이드실·임팩트빔 등 구조 손상이 의심되는 경우
• 열 수축 또는 용접식 당김 장비가 필요한 경우

전문가는 패널의 외관뿐 아니라 소재, 제조사 수리 제한, 방청과 도장 복원, 기능과 구조 안전을 함께 판단해야 합니다.

30. 자동차 철판 늘어남에 관한 자주 묻는 질문

Q. 찌그러짐이 크면 철판도 많이 늘어난 것인가요?

A. 크기만으로 판단할 수 없습니다. 넓어도 완만한 손상은 늘어남이 적을 수 있고, 작아도 중심이 깊고 날카로우면 국부적으로 많이 늘어날 수 있습니다. 깊이, 변형 반경, 크라운과 패널 반응을 함께 봐야 합니다.

Q. 철판이 늘어나면 PDR은 불가능한가요?

A. 경미한 늘어남과 장력 변화는 미세 푸시·탭다운·크라운 조절로 개선할 수 있습니다. 하지만 늘어남이 심해 오일캐닝과 리플이 지속되면 PDR 단독보다 판금도색의 수축·성형이나 패널 교환이 적합할 수 있습니다.

Q. 오일캐닝이 생기면 금속이 반드시 늘어난 것인가요?

A. 늘어남이 대표적인 원인이지만 주변 높이와 끝단 정렬, 잘못된 교정으로 장력이 무너져 비슷한 현상이 나타날 수도 있습니다. 소재와 전체 형상을 확인한 뒤 원인을 판단해야 합니다.

Q. 뜨거운 물을 부으면 늘어난 철판이 줄어드나요?

A. 통제되지 않은 열로 정확한 금속 수축을 기대하기 어렵습니다. 도장·코팅·접착제와 소재 강도를 손상시킬 수 있으며 차종과 소재마다 열 사용 제한이 다릅니다. 제조사 지침과 온도 관리 장비가 필요합니다.

Q. 알루미늄 패널도 열 수축이 가능한가요?

A. 제조사 지침과 장비가 허용하는 조건에서는 가능할 수 있습니다. 알루미늄은 열을 빠르게 분산하고 가공경화 특성이 있어 전용 유도 가열과 정확한 온도 관리가 중요합니다. 모든 알루미늄 패널에 같은 방법을 적용할 수는 없습니다.

Q. 늘어난 철판을 퍼티로 평평하게 만들면 안 되나요?

A. 먼저 금속 형상과 장력을 가능한 범위까지 안정화해야 합니다. 오일캐닝처럼 움직이는 패널 위에 퍼티를 두껍게 적용하면 금속 움직임을 따라가지 못해 균열과 박리가 생길 수 있습니다.

마무리｜복원 난이도는 찌그러짐의 면적보다 “남은 금속의 여유”가 결정한다

자동차 패널이 심하게 찌그러졌을 때 철판이 늘어났다는 말은 단순히 덴트가 넓다는 뜻이 아닙니다. 충격으로 금속이 소성변형돼 원래 곡면에 필요한 것보다 여분의 표면적이 생기고 장력이 불안정해진 상태를 의미합니다.

판단의 핵심은 다음과 같습니다.

첫째, 지름보다 깊이와 중심의 날카로움을 봅니다.

둘째, 중심뿐 아니라 크라운과 간접 손상의 범위를 확인합니다.

셋째, 중심을 올렸을 때 주변 반사와 장력이 안정되는지 살펴봅니다.

넷째, 강판·알루미늄·구조 부품의 소재와 제조사 수리 제한을 확인합니다.

경미한 늘어남은 PDR과 정밀 판금으로 개선할 수 있지만 오일캐닝과 균열이 심하면 수축·판금도색 또는 패널 교환이 더 적합할 수 있습니다. 열은 만능 해결책이 아니며 잘못 사용하면 소재 강도와 도장을 손상시킬 수 있습니다.

다음 글부터는 복원 작업 이후의 관리 영역으로 넘어가 “자동차 광택·폴리싱 후 주의사항｜도장면을 오래 유지하는 관리 방법”을 살펴보겠습니다.

※ 이 글은 일반적인 자동차 외판의 금속 변형과 수리 원리를 설명하기 위한 자료입니다. 실제 수축·교정·열 사용과 패널 교환 여부는 차종별 소재, 제조사 수리 지침, 도장·수리 이력, 구조 손상과 작업 장비에 따라 달라집니다. 최종 수리 전 차량별 절차와 실차 상태를 확인하십시오.
